電動執行器閥門首頁 > 產品展示 > 電動執行器 >

產品名稱：戶外型閥門電動裝置[ 2015-12-07 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 一、戶外型閥門電動裝置產品介紹
        多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。 本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

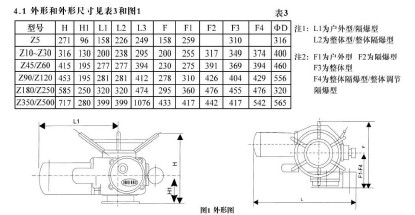

    二、戶外型閥門電動裝置外形及外形尺寸



    三、戶外型閥門電動裝置訂貨須知
    1、 請按型號表示方法寫明型號，如有特殊要求，訂貨時必須說明，若不說明則按本公司規定提供。
    2、 環境具有爆炸性氣體必須說明，并必須符合本說明書中防爆標志的規定。
    3、 請寫明連接尺寸標準，閥桿直徑及伸出長度，若連接尺寸與本說明書不符，可與本公司協商解決。
    4、 手輪順時針旋轉為關閥，如與此相反必須說明。
    5、 推力型的閥桿螺母螺紋一般由用戶加工，本公司只加工一預制孔。若需本公司加工，請提供螺紋的尺寸。
    6、 本公司還可按用戶要求，提供其他轉速的電動裝置。
  • 四、戶外型閥門電動裝置型號規格及性能參數
    型號規格 公稱轉矩（N·m） 公稱推力（KN） 最大閥桿直徑（mm） 最大轉圈數（圈） 手動
    速比    		 輸出轉速（r/min） 電機功率（KW） 參考重量（Kg）
    Z5 50 20 28 60 1:1 12 0.12 28
    Z10 100 40 28 60 1:1 24/36 0.25/0.37 45
    Z15 150         24/36 0.37/0.55 50
    Z20 200 100 40 60 1:1 18/24 0.37/0.55 55
    Z30 300         18/24 0.55/0.75 58
    Z45 450 150 48 120 1:1
    （20:1）    		 24/36 1.1/1.5 110
    Z60 600         24/36 1.5/2.2 120
    Z90 900 200 60 120 1:1
    （25:1）    		 24/36 2.2/3 139
    Z120 1200         24/36 3/4 142
    Z180 1800 325 70 150 22.5:1 18/24 4/5.5 250
    Z250 2500         18/24 5.5/7.5 255
    Z350 3500 700 80 150 20:1 18/24 7.5/10 330
    Z500 5000         18/24 10/15 350
    注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）
    注2：當產品提供四層計數器時，最大轉圈數為表1轉圈數×10
