z45t-10閘閥型號說明及相關技術參數

[ 2024-10-11 ]
Z45T-10閘閥型號說明‌，Z45T-10是一種暗桿楔式閘閥，其型號中的字母和數字具有特定的含義，具體如下： ‌Z‌：代表閥門類別，即閘閥。 ‌4‌：代表連接方式，這里指的是法蘭連接。 ‌5‌：代表結構形式，這里指的是暗桿結構。 ‌T‌：代表閥座堆焊材料，這里指的是黃銅。 ‌10‌：代表公稱壓力，即1.0MPa。 ‌Q‌：代表閥體材質，這里指的是球墨鑄鐵。 綜上所述，Z45T-10型號的閘閥是一種暗桿楔式閘閥，采用法蘭連接，閥座堆焊材料為黃銅，公稱壓力為1.0MPa，閥體材質為球墨鑄鐵。 Z45T-10暗桿鑄鐵閘閥傳動方式為手動,連接方式為法蘭連接,暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10～PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。

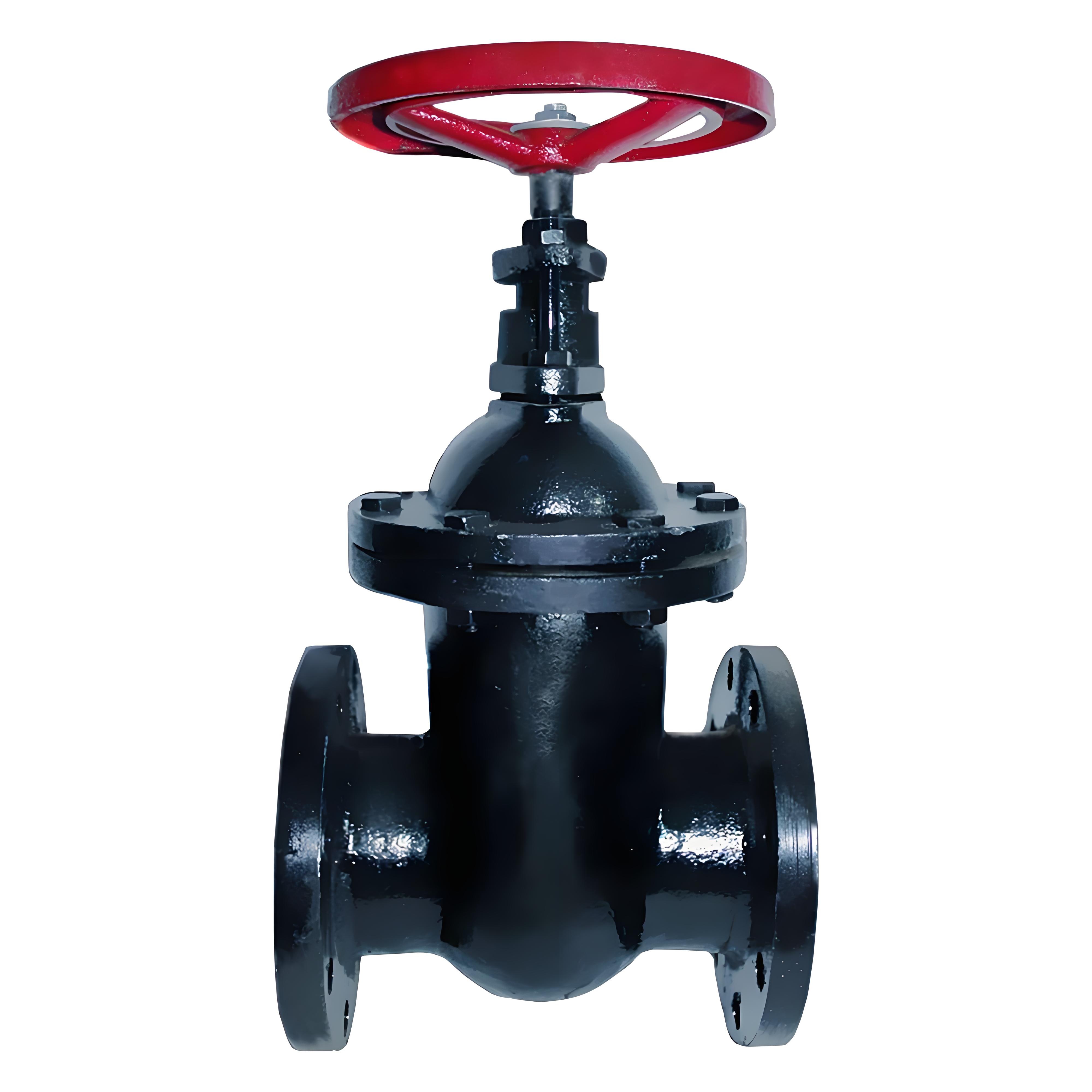

閘閥

Z45T-10閘閥主要技術參數

型號

公稱壓力MPa

試驗壓力MPa

工作溫度

使用介質

密封

強度

Z45H-10

1.0

1.1

1.5

≤100-200℃

水、蒸汽、油

Z45W-10

Z45T-10

Z45T-16

1.6

1.76

2.4

≤200℃

水、蒸汽、油

Z45W-16

Z45H-16C

Z45T-16C

Z45W-16C
閥門
Z45T-10閘閥主要零件材料

型號

閥體、閥蓋、閘板

密封圈

閥桿

填料

Z45H-10

灰鑄鐵、鑄鋼


















不銹鋼

碳鋼、不銹鋼


浸油石棉盤根

Z45W-10

Z45T-10

Z45T-16

Z45W-16

Z45H-16C

Z45T-16C

Z45W-16C

Z45T-10閘閥主要外形尺寸

口 徑
DN（mm）

Z45T-10

Z45-16（C）

L

D

H

D0

L

D

H

D0

40

165

145

300

160

240

345

200

160

50

180

160

300

180

250

355

240

180

65

195

180

340

180

265

375

240

180

80

210

195

360

200

280

435

280

200

100

230

215

400

200

300

500

320

200

125

255

245

500

240

325

615

360

240

150

280

280

550

240

350

675

360

240

200

330

335

620

320

400

750

400

320

250

380

390

700

320

450

970

450

320

300

420

440

800

400

500

1145

560

400

350

450

500

950

400

550

-

-

400

400

480

565

1050

500

600

-

-

500

450

510

615

1175

500

650

-

-

500

500

540

670

1410

720

700

-

-

720

600

600

780

1550

720

750

-

-

720

700

660

895

1800

800

-

-

-

800

800

720

1010

2170

-

-

-

-

-

900

780

1110

2300

-

-

-

-

-

1000

840

1220

2600

-

-

-

-

-

1200

960

1450

-

-

-

-

-

-

閥
‌Z45T-10閘閥的參數如下‌：‌ ‌驅動方式‌：可選用手動、蝸輪、氣動、電動。 ‌連接方式‌：法蘭。 ‌結構形式‌：楔式。 ‌密封結構‌：軟密封、硬密封。 ‌壓力范圍‌：PN0.1-2.5MPa。 ‌公稱通徑‌：DN50-1200mm。 ‌材質‌：灰鑄鐵、球墨鑄鐵。 ‌適用介質‌：飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。 ‌適用溫度‌：≤200℃。 這些參數提供了Z45T-10閘閥的基本特性和適用范圍，確保其在各種工業和民用應用中的有效性和耐用性。
