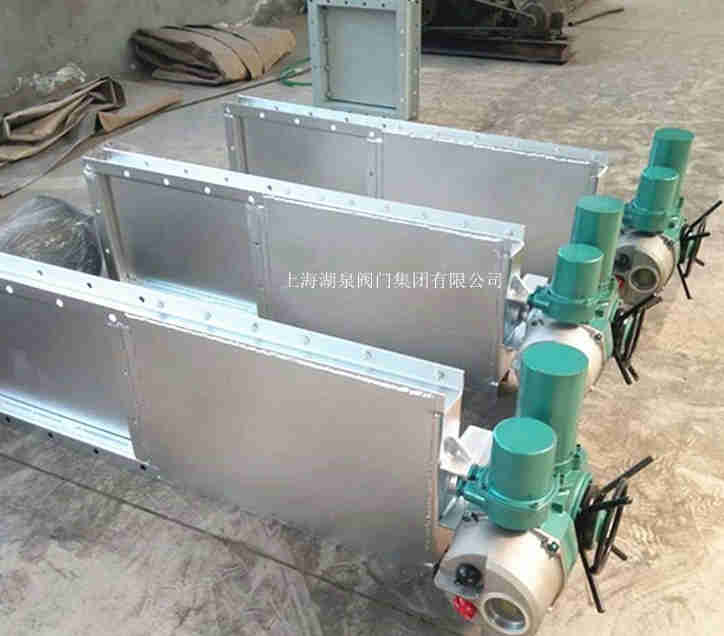

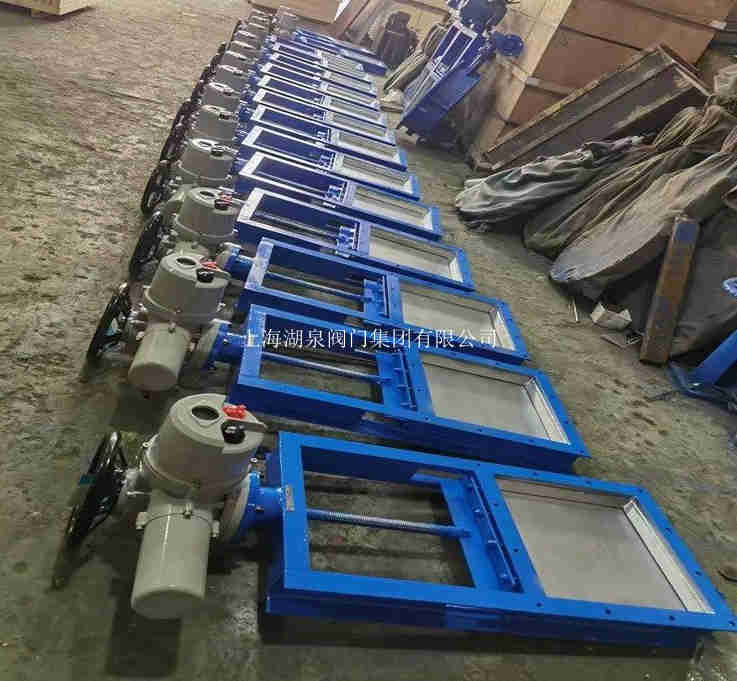

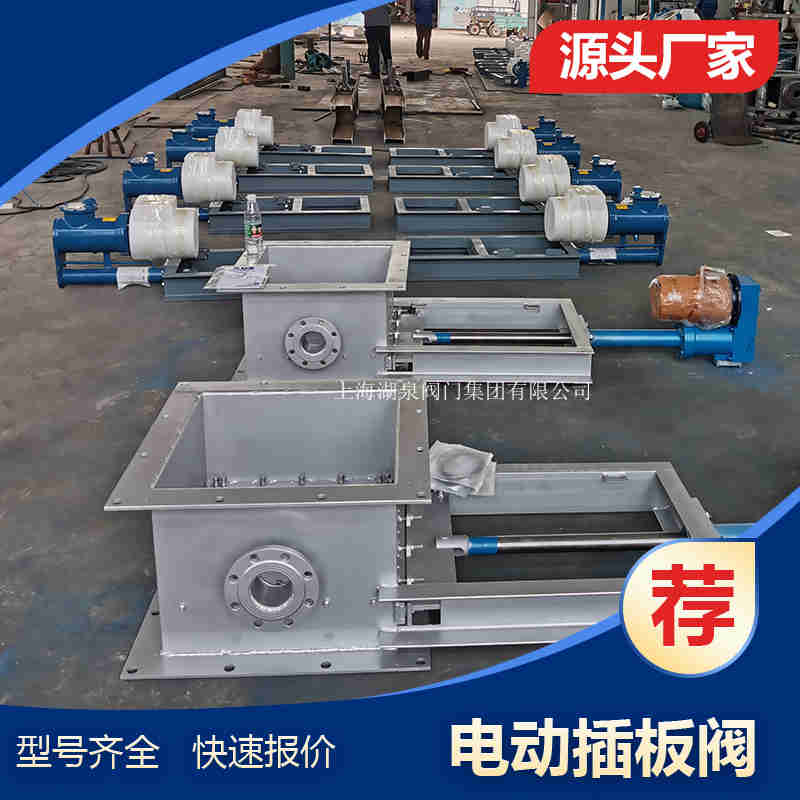

上海湖泉閥門集團有限公司電動插板閥dn400型號及參數、圖片，電動插板閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，電動插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。原理：閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。本閥采用優質碳素鋼焊接結構，強度高，性能好，使用壽命長，絲桿及螺毋采用了軟防護罩結構，不受外界粉塵影響。該閘門主要由框架、絲桿螺毋、閘板、裝置組成，電機的轉動，使絲桿帶著絲桿螺毋和閘板作水平方向的往復運動，達到閥門的啟閉目 。

公稱通徑范圍：DN50-DN500
公稱壓力范圍：1.0MPa-1.6MPa
材質：鑄鋼、不銹鋼
閘板材質：2Cr13、201、304、316、316L
連接形式：對夾式
閥座密封圈：丁腈橡膠、三元乙丙橡膠、氟橡膠
堆焊2Cr13、、硬質合金
填料密封：石墨盤根，四氟盤根

我公司電動插板閥它具有結構簡單、操作方便、密封性好等優點，廣泛應用于市政工程給水排水管道中作疏水及調節用。電動插板閘閥是一種利用介質本身能量來驅動的閥門，不需要外加能源就可以實現自動開關動作。因此被廣泛地應用于石油、化工以及冶金等行業的生產過程中控制工藝參數的自動化控制系統中。電動插板閘閥的結構形式有楔式（單閘板或雙閘板）、平行式（雙閘板或三岔管）和平行臥式和斜臥式四種；其連接方式為法蘭連接和對夾連接；按密封面配置可分為楔式（單閘極對夾）平形槽面和凹面型兩種結構型式。按工作壓力等級的不同可劃分出不同的壓力等級系列：即pn1.0-pn2.5共十四個壓力級；公稱通徑范圍dn15-dn1200mm共有30多種規格產品可供選擇使用。

電動插板閥主要由柜架、閘板DDT電動推桿等零件組成。工作時，連桿受電推力作用帶動閘板作水平方向的往復運動，達到閥門的啟閉目的,本閥門結構簡單、重量輕、操作方便，本閥采用優質碳素鋼焊接結構，強度高，性能好，使用壽命長，絲桿及螺毋采用了軟防護罩結構，不受外界粉塵影響。該閘門主要由框架、絲桿螺毋、閘板、裝置組成，電機的轉動，使絲桿帶著絲桿螺毋和閘板作水平方向的往復運動，達到閥門的啟閉目 。

   類別Category        A×A        B×B       C×C      L     H     D0    n-d
 單向
           One-wa     220×200    256×256   296×296   100   820   300   8-φ12
                      250×250    306×306   346×346   100   930   340   8-φ14
                      300×300    356×356   396×396   100   1050  380   8-φ14
                      400×400    456×456   496×496   100   1140  445   12-φ14
                      450×450    510×510   556×556   120   1450  530   12-φ18
                      500×500    560×560   606×606   120   1610  580   16-φ18
雙向 Two-way          600×600    660×660   706×706   120   1830  450   16-φ18

類別Category            A×A        B×B      C×C      L     H     D0   n-d
單向
         One-way      220×200   256×256   296×296   100   820   300   8-φ12
                      250×250   306×306   346×346   100   930   340   8-φ14
                      300×300   356×356   396×396   100   1050  380   8-φ14
                      400×400   456×456   496×496   100   1140  445   12-φ14
                      450×450   510×510   556×556   120   1450  530   12-φ18
                      500×500   560×560   606×606   120   1610  580   16-φ18
雙向
         Two-way      600×600   660×660   706×706   120   1830  450   16-φ18
