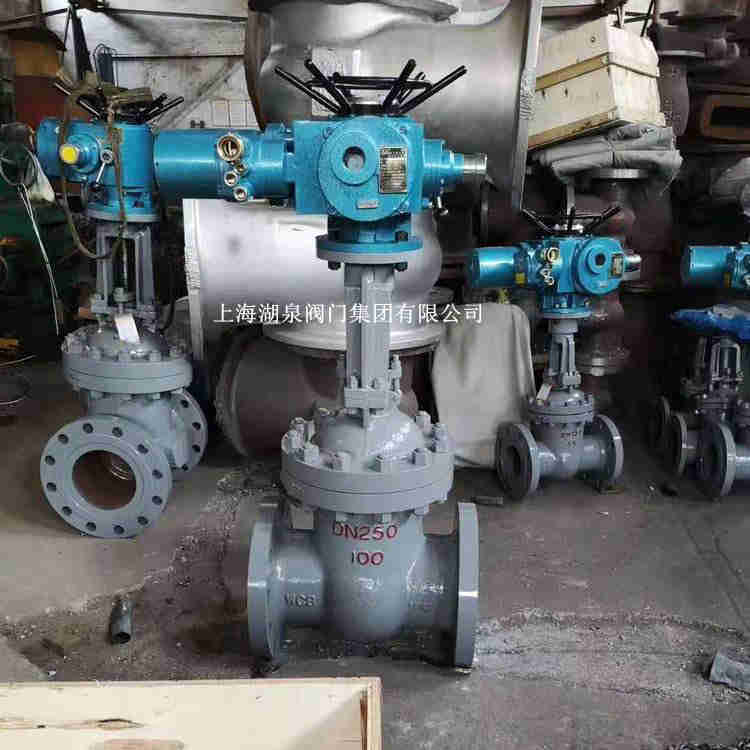

電動閘閥Z941H-100 DN250生產廠家，咨詢：021-64162222弱腐蝕性 介質等 適用 介質 Z941H-16C Z941H-25C Z941H-40C Z941H-64C Z941H-100C Z941H-160C Z941H-200C 型號 三、電動鑄鋼閘閥 Z941H-16C 相關連接尺寸: 900 1000 型號 DN ...型號:Z941H-100C 作用和用途:閘閥 驅動方式:電動閥 閥體材質:金屬材料閥門 結構特征:閘門形 開關方向:直行程 連接形式:法蘭 壓力環境類型:低壓閥PN 壓力環境數值:10MPa 口徑:DN250 密...型號:Z941H40C DN80,Z941H-40C DN100/DN250 驅動方式:d W型系列 多回轉電動裝置,通稱為DZW型。該電動閘閥適用于閥瓣做直線運動的電動閥門,如閘閥,截止閥,隔膜閥,節流閥等。其...產品名稱:電動閘閥Z941H 商品詳情 Z941H electric gate valves 公稱通徑 Nominal diameter: DN15-DN2400 公稱壓力 Nominal pressure: PN1.0~32MPa 適用介質 Applicable medium:水、油、氣、酸堿 W.等行業。


上海閥門集團有限公司電動閘閥Z941H-100 DN250生產廠家，經營的閘閥系列產品有電動閘閥、刀閘閥、不銹鋼閘閥、軟密封閘閥等各種,結構合理,密封可靠,可根據實際工況需求合理選配。 電動閘閥產品型號編制說明主要是針對閘閥的附加條件要求、驅動方式、連接形式、結構特征、密封材料、壓力等級以及閥體材質等多方面進行詳細解釋,其它定做或特殊產品型號不適用于本方法,需.主要產品廣泛應用于水利、建筑、消防、電力、水處理設備、環保、石油、化工、醫藥等各個領域。

電動閘閥Z941H-100 DN250主要尺寸

公稱通徑 DN(mm)	尺寸(mm)										電動裝 置型號	重量 (kg)
	L	D	D1	D2	D6	b	Z-d	f	f2	H
Z940H/Y-64  Z940Y-64P  Z940Y-64R  Z940W-64P  Z940W-64R  Z940Y-64I  Z941H/Y-64  Z941Y-64P  Z941Y-64R  Z941W-64P  Z941W-64R  Z941Y-64I
50	250	175	135	105	88	26	423	3	4	667	DZW20	68
65	280	200	160	130	110	28	823	3	4	685	DZW20	72
80	310	210	170	140	121	30	823	3	4	748	DZW30	88
100	350	250	200	168	150	32	825	3	4.5	845	DZW30	117
150	450	340	280	240	204	38	834	3	4.5	1009	DZW45	314
200	550	405	345	300	260	44	1234	3	4.5	1253	DZW60	432
250	650	470	400	345	313	48	1241	3	4.5	1449	DZW60	595
300	750	530	460	412	361	54	1641	4	4.5	1867	DZW90	721
350	850	595	525	475	422	60	1641	4	5	1931	DZW120	863
400	950	670	585	525	474	66	1648	4	5	2017	DZW180	1129
500	1150	800	705	640	576	70	2054	4	5	2456	DZW250	1493
600	1450	930	820	750	678	76	2058	5	6	2990	DZW300	1789
Z940H/Y-100  Z940Y-100P  Z940Y-100R  Z940W-100P  Z940W-100R  Z940Y-100I  Z941H/Y-100  Z941Y-100P  Z941Y-100R  Z941W-100P  Z941W-100R  Z941Y-100I
50	250	195	145	112	88	28	425	3	4	781	DZW20	78
65	280	220	170	138	110	32	825	3	4	830	DZW20	96
80	310	230	180	148	121	34	825	3	4	865	DZW30	126
100	350	265	210	172	150	38	830	3	4.5	1179	DZW30	134
150	450	350	290	250	204	46	1234	3	4.5	1201	DZW60	352
200	550	430	360	312	260	54	1241	3	4.5	1611	DZW90	484
250	650	500	430	382	313	60	1241	3	4.5	1903	DZW90	608
300	750	585	500	442	364	70	1648	4	4.5	2054	DZW120	757
350	850	655	560	498	422	76	1654	4	5	2132	DZW180	994
400	950	715	620	558	474	80	1654	4	5	2321	DZW250	1269
Z940H/Y-160C  Z940Y-160P  Z940Y-160R  Z940W-160P  Z940W-160R  Z940Y-160I  Z941H/Y-160C  Z941Y-160P  Z941Y-160R  Z941W-160P  Z941W-160R  Z941Y-160I
50	300	215	165	132	88	36	825	3	4	905	DZW20	101
65	340	245	190	152	110	44	830	3	4	968	DZW20	137
80	390	260	205	168	121	46	830	3	4	978	DZW30	167
100	450	300	240	200	150	48	834	3	4.5	1043	DZW30	211
125	525	355	285	238	176	60	841	3	4.5	1248	DZW60	424
150	600	390	318	270	204	66	1241	3	4.5	1394	DZW90	588
200	750	480	401	345	260	78	1248	3	4.5	1621	DZW120	839
250	580	580	485	425	313	88	1254	3	4.5	2010	DZW180	896
300	665	665	570	510	364	100	1654	3	4.5	2168	DZW250	1179
