閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

z941w電動不銹鋼閘閥說明書

[ 2021-12-08 ]
上海湖泉閥門集團有限公司z941w電動不銹鋼閘閥說明書，不銹鋼電動閘閥產品適用于石油、化工、火力電站等各種工況的管路上,切斷或接通管路介質。通過選用不同的材質適用介質為:水、油品、蒸汽、弱酸堿溶液。操作方式有:手動、齒輪傳動、電動、氣動等。該電動閘閥Z941W 型 PN16~PN200 不銹鋼楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為不銹鋼,公稱壓力 PN16~PN200,閥體材料為不銹鋼的閘閥。湖泉閥門Z941W電動不銹鋼閘閥:質量可靠,價格實惠,交貨及時,售后周到.我公司提供全套電動閥門解決方案,閥門售前、售中、售后專業服務 電動不銹鋼閘閥 詳細介紹閘閥又稱閘板閥或閘門閥,Z941W電動不銹鋼閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸氣。

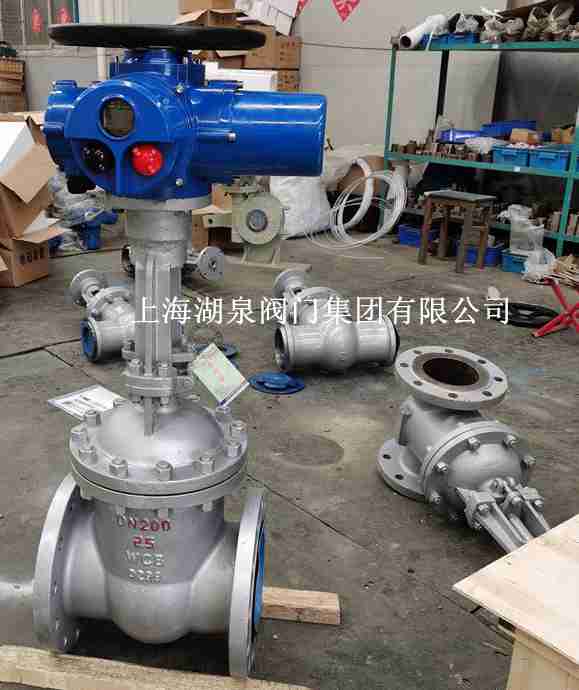

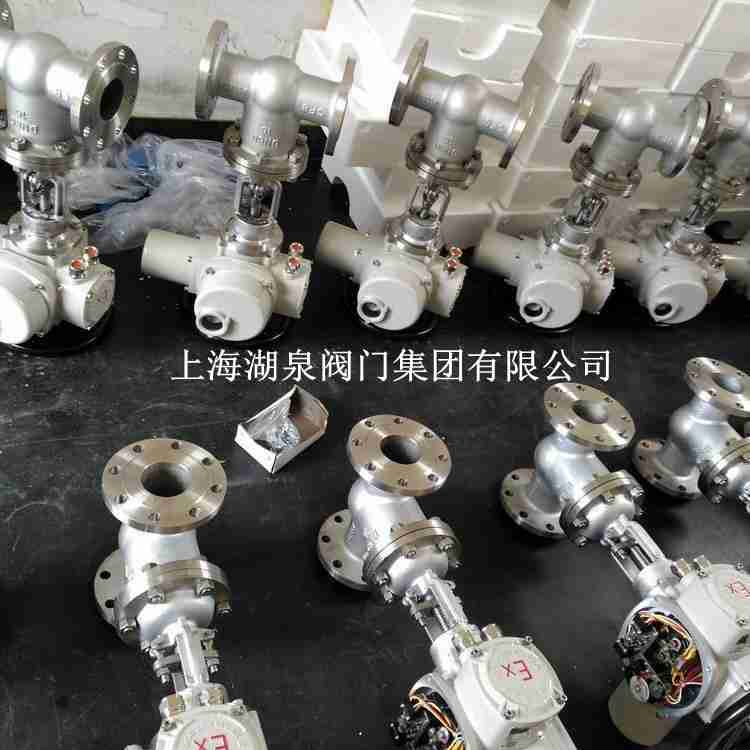

 z941w電動不銹鋼閘閥
產品型號:Z941W 電動閘閥產品口徑:DN15-DN600 產品壓力:1.0-10.0Mpa 產品材質:鑄鐵、鑄鋼、不銹鋼等 ...操作方式有:手動、齒輪傳動、電動、氣動等。該閘閥結構簡單,操作方便,性能好,使用壽命長. 設計制...Z941W不銹鋼 電動閘閥一般配套比較簡單,采用的是單向的電源,外接電路操作起來非常的簡單,一般的電工就可以操作的,電動執行器使用起來也非常的簡單,不需要加油,也不需要點檢,還具有防水防銹的功能...
z941w電動不銹鋼閘閥說明書
z941w電動不銹鋼閘閥說明書性能規范
型號 公稱壓力
（MPa）		 實驗壓力 工作溫度（℃） 適用介質
強度（水）（Mpa） 密封（水）空氣 低壓密封空氣（Mpa）
Z94IH-16C
Z941W-16P（R）		 1.6 2.4 1.8 0.6 ≤200 NITRICACID
硝酸類
ACETICACID
醋酸類
NITRICACID
Z941W-25P（R） 2.5 3.8 2.8 0.6 ≤200 硝酸類
Z941W-40P（R） 4.0 6.0 4.4 0.6 ≤200 ACETICACID
Z941W-64P（R） 6.4 9.6 7.0 0.6 ≤200 醋酸類

z941w電動不銹鋼閘閥說明書零件材質
閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
零件名稱 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
閘板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
<>閥桿 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨Graphite
墊片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
Graphite+304
壓蓋 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13
螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

z941w電動不銹鋼閘閥說明書 外形尺寸、連接尺寸及質量
稱壓力PN(MPa) 公稱通徑DN(mm) 標準值 參考值
 		 電裝型號
L D D1 D2 D6 b f f1 Z-φd L1 H 質量(kg)
1.6 50 250 160 125 100   16 3   4-φ18 590 678 90 DZWl0A
65 265 180 145 120   18 3   4-φ18 590 693 96 DZWl5A
80 280 195 160 135   20 3   8-φ18 590 755 108 DZW20A
100 300 215 180 155   20 3   8-φ18 590 820 126 DZW20A
150 350 280 240 210   24 3   8-φ23 590 994 199 DZW20A
200 400 335 295 265   26 3   12-φ23 590 1138 254 DZW30A
250 450 405 355 320   30 3   12-φ25 810 1409 ?310 DZW45A
300 500 460 410 375   30 4   12-φ25 810 1588 391 DZW60
350 550 520 470 435   34 4   16-φ25 830 1755 729 DZW90
400 600 580 525 485   36 4   16-φ30 830 1902 992 DZWl20
450 650 640 585 545   40 4   20-φ30 870 214l 1168 DZWl80
500
 		 700
 		 705
 		 650
 		 608
 		   44
 		 4
 		   20-φ34
 		 870
 		 2276
 		 1222
 		 DZW250
600 800 840 770 718   48 5   20-φ41 870 2474 1376 DZW250
2.5 50 250 160 125 100   20 3   4-φ18 590 678 95 DZWl0A
65 265 180 145 120   22 3   4-φ18 590 693 99 DZWl5A
80 280 195 160 135   22 3   8-φ18 590 755 113 DZW20A
100 300 230 190 160   24 3   8-φ23 590 820 132 DZW20A
150 350 300 250 218   30 3   8-φ25 590 934 206 DZW30A
200 400 360 310 278   34 3   12-φ25 590 1138 257 DZW30A
250
 		 450
 		 425
 		 370
 		 332
 		   36
 		 3
 		   12-φ30
 		 810
 		 1409
 		 317
 		 DZW45A
300 500 485 430 390   40 4   16-φ30 810 1588 412
 		 DZW60A
350 550 550 490 448   44 4   16-φ34 830 1750 750 DZW90
400 600 610 550 505   48 4   16-φ34 830 1902 1042 DZWl20
450
 		 650
 		 660
 		 600
 		 555
 		   50
 		 4
 		   20-φ34
 		 870
 		 2141
 		 1275
 		 DZWl20
500
 		 700
 		 730
 		 660
 		 610
 		   52
 		 4
 		   20-φ41
 		 870
 		 2276
 		 1420
 		 DZWl80
600 800 840 770 718   56 5   20-φ41 870 2474 1522 DZW250
4．0 50
 		 250
 		 160
 		 125
 		 100
 		 88
 		 20
 		 3 4 4-φ18
 		 590
 		 69l
 		 95
 		 DZWl0A
65
 		 280
 		 180
 		 145
 		 120
 		 110
 		 22
 		 3
 		 4
 		 8-φ18 590
 		 711
 		 102
 		 DZWl5A
80
 		 310
 		 195
 		 160
 		 135
 		 12l
 		 22
 		 3 4 8-φ18
 		 590
 		 775
 		 115
 		 DZW20A
100 350 230 190 160 150 24 3 4．5 8-φ23 590 871 163 DZW20A
150 450 300 250 218 204 30 3 4．5 8-φ25 590 1028 219 DZW30A
200 550 375 320 282 260 38 3 4．5 12-φ30 590 1325 373 DZW45A
250 650 445 385 345 313 42 3 4．5 12-φ34 810 1400 480 DZW60A
300 750 510 450 408 364 46 4 4．5 16-φ34 830 1653 686 DZW90
350
 		 850
 		 570
 		 510
 		 465
 		 422
 		 ? 4
 		 5
 		 16-φ41
 		 870
 		 179l
 		 1021
 		 DZWl20
400 950 655 585 535 474 58 4 5 20-φ4l 870 2092 1450 DZWl80
500
 		 1150
 		 755
 		 670
 		 612
 		 576
 		 62
 		 4 5
 		 20-φ4l 1170
 		 2465
 		 2150
 		 DZW250
6.4 50
 		 250
 		 175 135 105 88
 		 26 3 4 4-φ18
 		 590
 		 790 102 DZWl5A
65
 		 280
 		 200 160 130 110
 		 28 3
 		 4
 		 8-φ18 590
 		 840 106 DZW20A
80
 		 310
 		 210 170 140 12l
 		 30 3 4 8-φ18
 		 590
 		 890 123 DZW20A
100 350 250 200 168 150 32 3 4．5 8-φ23 590 1020 154 DZW30A
150 450 340 280 240 204 38 3 4．5 8-φ25 590 1290 317 DZW30A
200 550 405 345 300 260 44 3 4．5 12-φ30 590 1475 437 DZW45A
250 650 470 400 352 313 48 3 4．5 12-φ34 810 1500 606 DZW60A
300 750 530 460 412 364 54 4 4．5 16-φ34 830 1820 732 DZW90
