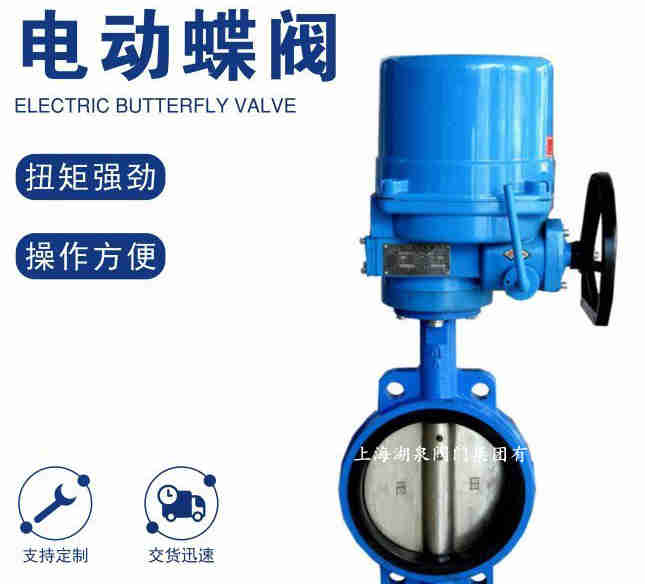

上海湖泉閥門集團有限公司電動蝶閥DN150的規格型號表、種類及圖片是由角行程電動執行器和蝶形閥體主城的控制閥。主要適用于空調、制冷、采暖等樓宇自動控制系統,同時也適用于化工、石油、冶金、電力、輕工等行業的生產過程的自動控制系統,以滿足..dn150閥門,廠家直銷,種類齊全,價格合理,交貨快,口碑好,歡迎您的咨詢,公司是一家專業廠家,快來咨詢吧,不銹鋼閘閥dn50服務好,業內口碑好,歡迎來電咨詢。.電動蝶閥 D941H-16-100適用領域：食品、供暖、燃?xì)狻⒋啊⒚簹狻⑹汀⒒ぁ⑺姀S、治金、能源及配水系統、以及輕紡等，特別適用于雙向密封和閥體易腐蝕場合，做調節流量和截流介質。


法蘭蝶閥150有32斤重，
這里的蝶閥是鑄銅合金A型蝶閥，
詳細尺寸按照GB/T 3036-2017表2，
不同的型號，壓力等級及材質，
有不同的重量，
詳細參見GB/T 3036-2017。
據使用場合大體可分為：還分為法蘭式和對夾式兩種。
1、軟密封蝶閥 法蘭式DN500重量：215KG
2、金屬硬密封蝶閥 對夾式DN500重量：260KG 法蘭式：360KG
3、通風蝶閥 法蘭式DN500重量：191KG

執行標準
1.設計、制造按照GB/T12238-89、JB/T8527-97標準執行。
2.閥門試驗按照GB/T13927-92、JB/T9092-99標準執行。
3.閥門的結構長度按照GB/T12221-2005標準執行。
產品特點：
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
2、連接結構多樣化：對夾、法蘭、對焊等。
3、開啟力矩小，靈活方便，省力節能。

精小型電動執行器		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～300mm
輸出力矩	50NM～2000NM	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS 等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN10-80	DN100-300
			250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃RTFE≤180℃PPL≤300℃硬密封≤450℃
進線接口	PE1/2?進線線鎖


1.高溫水泥蝶閥|水泥廠專用高溫蝶閥閥體帶襯里閥板和閥座，均采用OCr25Ni20(2520)，軸采用Cr18Ni9Ti耐熱不銹鋼制造。
2.高溫水泥蝶閥|水泥廠專用高溫蝶閥具有高強度、耐磨、抗腐蝕等性能，結構上設有空氣吹掃孔，使閥門在高溫條件下有利于正常運行，減少積灰，使閥板不出現卡死現象、從而保證閥板開啟靈活。
3.高溫水泥蝶閥|水泥廠專用高溫蝶閥根據用戶的需要，高溫蝶閥(煙道擋板)亦可設計制造成方形，上園下方形，以適用不同截面形狀煙道的需要。煙道擋板配用手動執行機構(當直徑φ≤900mm時配手輪機構)，裝有指針和0~90指示牌，以指示閥板開啟程度。
4.高溫水泥蝶閥水泥廠專用高溫蝶閥，可耐高溫1150℃，不卡死不垮塌
5.采用高溫澆注料或采用獨特陶瓷纖維異形件，具有重量輕，密度高，耐高溫，不變形等特點。
6.雷力高溫水泥蝶閥|水泥廠專用高溫蝶閥在閥桿連接處增加斷層處理，減少熱量;并加長閥桿增加散熱片，減少高溫對閥門的損壞。

蝶閥性能參數
【閥體材質】：UPVC、鑄鋼、鑄鐵、碳鋼、不銹鋼等
【密封閥座】：PTFE、硬密封表面噴焊ST
【壓力等級】：1.6－6.4MPa
【公稱通徑】：DN15-DN300
【連接方式】：螺紋、法蘭
【溫度范圍】：PTFE：-30～200℃、硬密封：-30～400℃
【開關時間】：5S、10S、15S、30S、45S、60S
【防護等等】：IP68
【手動操作】：在電源故障時可手動操作
【控制方式】：智能型、開關型、比例調節式
【遠程控制】：提供RS-485/M-bus接口，支持Modbus協議,可直接與計算機聯網 （需配IEV2/IEV3系


規格size		尺寸																重量
mm	inch	A	B	C	D	D1	D2	N-M	L	Φ2	K	E	n-Φ1	f	J	W	X	A型	LT型
25	1	110	55	33	24	85	85	4-M12	32	10	42	42	4-6	10		7		1.2	1.3
32	11/4	110	55	33	24	100	100	4-M16	32	10	42	42	4-6	10		7		1.4	1.6
40	1.5	125	73	33	39	110	110	4-M16	32	12.6	50	50	4-7	10		8.86		1.8	2.1
50	2	125	73	43	52	125	125	4-M16	32	12.6	50	50	4-7	10		8.86		2.3	2.8
65	2.5	136	82	46	64	145	145	4-M16	32	12.6	50	50	4-7	10		8.86		3.3	4.1
80	3	142	91	46	78	160	160	8-M16	32	12.6	50	50	4-7	10		8.86		3.7	5.2
100	4	163	106	52	104	180	180	8-M16	32	15.77	70	70	4-10	12		11.1		5.2	6.5
125	5	176	128	56	123	210	210	8-M16	32	18.92	70	70	4-10	12		12.7		7.5	8.6
150	6	196	143	56	155	240	240	8-M20	32	18.92	70	70	4-10	12		12.7		8.7	11
200	8	228	170	60	202	295	295	8-M20/12-M20	45	22.1	102	102	4-12	15		15.87		15	25



250	10	258	204	68	250	350	355	12-M20/12-M24	45	28.45	102	102	4-12	15	31.19		8	23	43
300	12	292	239	78	301	400	410	12-M20/12-M24	45	31.6	102	102	4-12	15	34.6		8	35	50
350	14	336	267	78	333.3	460	470	16-M20/16-M24	45	31.6	125	125	4-14	23	34.6		8	58	77
400	16	368	297	102	389.6	515	525	16-M24/16-M27	51	33.15	140	140	4-18	23	36.15		10	82	101
450	18	400	315	114	440.5	565	585	20-M24/20-M27	51	38	140	140	4-18	23	40.95		10	110	139
500	20	440	348	127	492	620	650	20-M24/20-M30	64	41.14	140	140	4-18	27	44.12		10	148	179
600	24	525	467	154	593	725	770	20-M27/20-M33	70	50.65	165	165	4-22	27	54.62		16	220	283
