偏心蝶閥閥門首頁 > 產品展示 > 蝶閥 > 偏心蝶閥 >

產品名稱:d973h 16c dn100三偏心對夾硬密封蝶閥[ 2021-11-26 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 一、d973h 16c dn100三偏心對夾硬密封蝶閥產品介紹

    上海湖泉閥門集團有限公司d973h 16c dn100三偏心對夾硬密封蝶閥采用精密的彈性密封圈和三偏心多層次金屬硬密封結構,該電動蝶閥產品被廣泛用于介質治金 、電力、石油化工等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥可定制具有雙向密封功能。三偏心對夾硬密封蝶閥采用三偏心密封結構,閥座與蝶板磨損小,具有越管越緊的密封功能。密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。蝶板采用絎架結構,強度高,過流面積大,流阻小。安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。可以多工位(旋轉90°或180°)安裝,便于用戶使用。

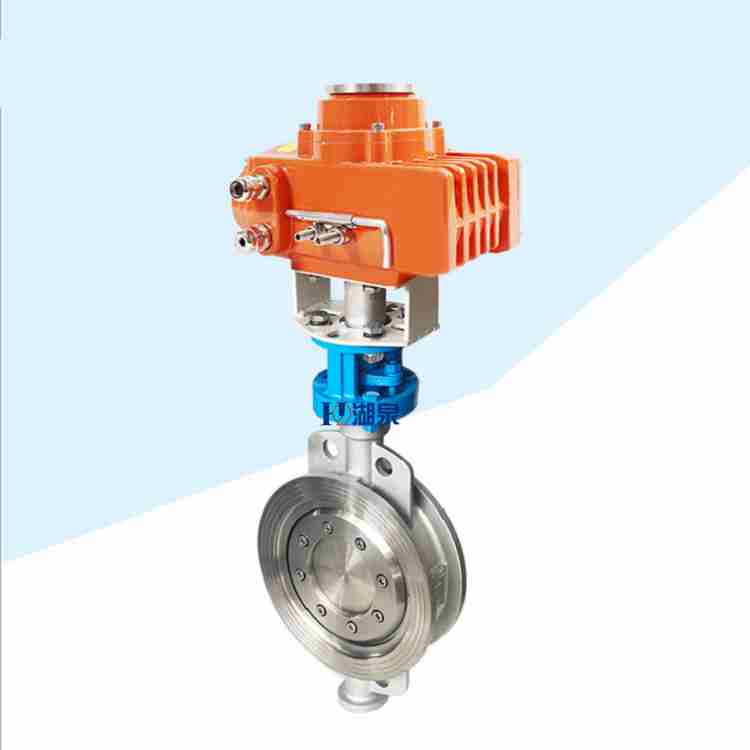

    d973h 16c dn100三偏心對夾硬密封蝶閥

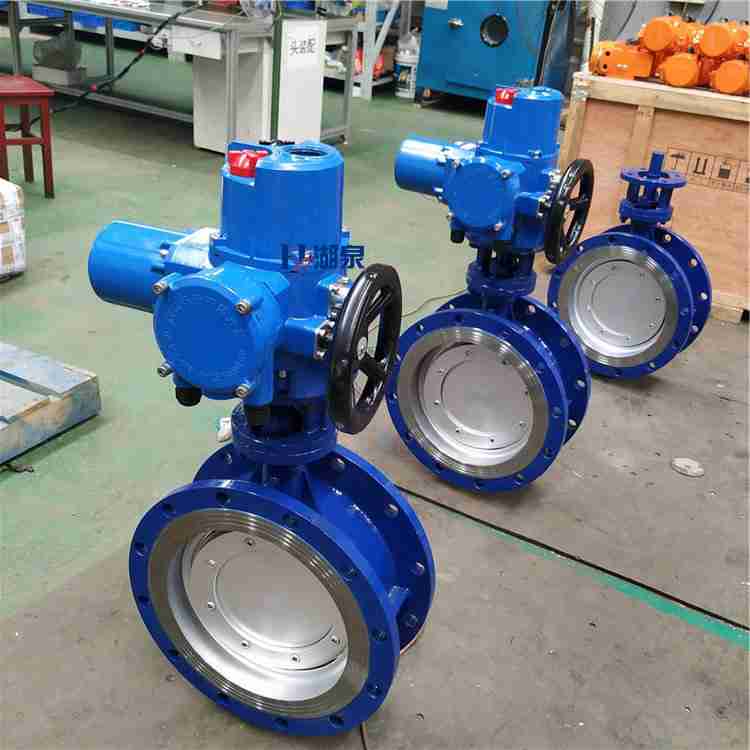

    d973h 16c dn100電動蝶閥

  • 公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格
    1.0MPa 1.6MPa 2.5MPa
    L H H1 D1 4-Ф-M D1 4-Ф-M D1 4-Ф-M
    50 43 530 112 125 Ф18 125 Ф18 125 Ф18
    65 46 530 115 145 Ф18 145 Ф18 145 Ф18
    80 49 565 120 160 Ф18 160 Ф18 160 Ф18
    100 56 600 138 180 Ф18 180 Ф18 190 Ф23
    125 64 640 164 210 Ф18 210 Ф18 220 Ф27
    150 70 705 175 240 Ф23 240 Ф23 250 Ф27
    200 71 775 208 295 M20 295 M20 310 M24
    250 76 945 243 350 M20 355 M24 370 M27
    300 83 1070 283 400 M20 410 M24 430 M27
    350 92 1140 310 460 M20 470 M24 490 M30
    400 102 1210 340 515 M24 525 M27 550 M33
    450 114 1335 380 565 M24 585 M27 600 M33
    500 127 1415 410 620 M24 650 M30 660 M33
    600 154 1605 470 725 M27 770 M33 770 M36
    700 165 1844 550 840 M27 840 M33 875 M39
    800 190 2040 640 950 M30 950 M36 990 M45
    900 203 2255 710 1050 M30 1050 M36 1090 M45
    1000 216 2380 770 1160 M33 1170 M39 1210 M52
    1200 254 2640 890 1380 M36 1390 M45 1420 M52
