法蘭蝶閥閥門首頁 > 產品展示 > 蝶閥 > 法蘭蝶閥 >

產品名稱:d941X-10C-DN50中線法蘭電動蝶閥[ 2021-11-26 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 一、d941X-10C-DN50中線法蘭電動蝶閥

    上海湖泉閥門集團有限公司d941X-10C-DN50中線法蘭電動蝶閥連接方式法蘭式,密封形式主要有橡膠密封,電動蝶閥通過電源信號來控制蝶閥的開關。該電動蝶閥產品可用做管道系統的切斷閥,控制閥和止回閥。附帶手動控制裝置,一旦出現電源故障,可以臨時用手動操作,不至于影響使用。該蝶閥優點設計新穎、合理,結構,重量輕,啟閉迅速,操力矩小,操作方便,省力靈巧??梢匀魏挝恢冒惭b、維修方便。密封件可以更換,密封達到雙向密封零泄漏。密封材料耐老化、,使用壽命長等特點。

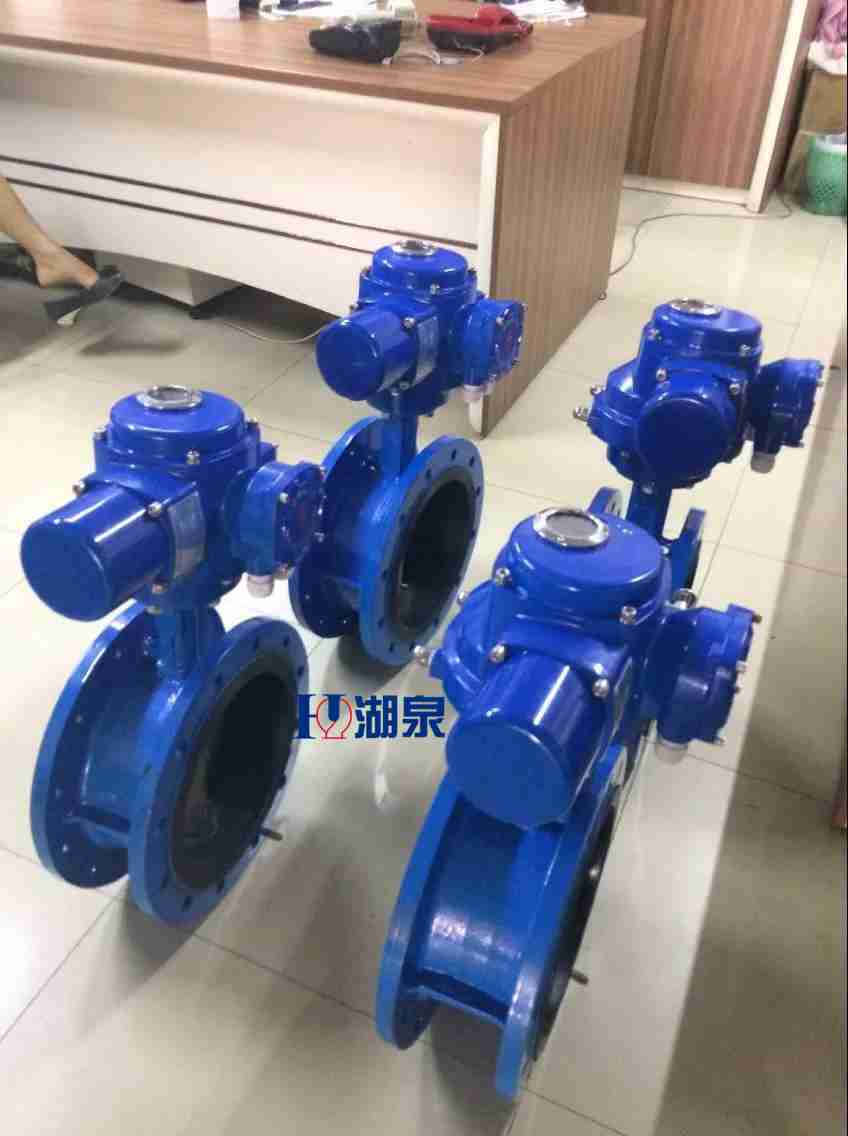

    d941X-10C-DN50中線法蘭電動蝶閥

    二、d941X-10C-DN50中線法蘭電動蝶閥產品技術參數

    dn50電動蝶閥
    零件名稱 材料
    閥體 各種橡膠、聚四氟
    蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
    密封圈 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
    閥桿 2Cr13、不銹鋼
    填料 O型圈、柔性石墨

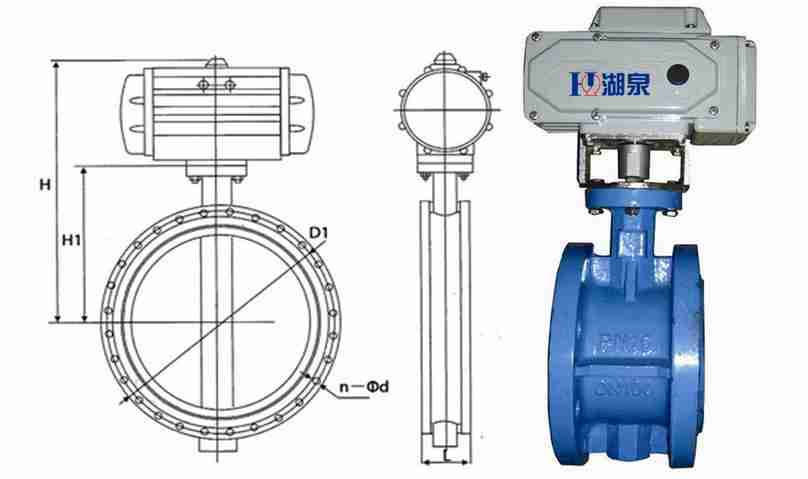

  • 公稱通徑 結構
    長度
    外形尺寸(參考值) 連接尺寸(標準值) 參考
    重量
    0.6MPa
    mm inch L H H0 A B D D1 D2 n-d
    50 2 108 63 306 180 200 140 110 88 4-14 13
    65 21/2 112 70 321 180 200 160 130 108 4-14 14
    80 3 114 83 346 180 200 190 150 124 4-18 15.5
    100 4 127 105 387 180 200 210 170 144 4-18 19.5
    125 5 140 115 411 180 200 240 200 174 8-18 25.5
    150 6 140 137 447 270 280 265 225 199 8-18 28.5
    200 8 152 164 572 270 280 320 280 254 8-18 48
    250 10 250 206 646 270 280 375 335 309 12-18 69
    300 12 270 230 738 380 420 440 395 363 12-22 91
    350 14 290 248 761 380 420 490 445 413 12-22 110
    400 16 310 289 877 450 470 540 495 463 16-22 140
    450 18 330 320 938 480 490 595 550 518 16-22 180
    500 20 350 343 993 480 490 645 600 568 20-22 215
    600 24 390 413 1131 480 490 755 705 667 20-26 290
    700 28 430 478 1476 640 660 860 810 772 24-26 560
    800 32 470 525 1533 640 660 975 920 878 24-30 910
    900 36 510 585 1655 750 860 1075 1020 978 24-30 1500
    1000 40 550 640 1765 850 900 1175 1120 1078 28-30 1750
    1200 48 630 755 1995 850 900 1405 1340 1292 32-33 2180
    1400 56 710 910 2310 1000 925 1630 1560 1510 36-36 2400
    1600 64 790 1030 2595 1000 925 1830 1760 1710 40-36 2870
    1800 72 870 1140 2810 1100 980 2045 1970 1918 44-39 3380
    2000 80 950 1250 3100 1100 980 2265 2180 2180 48-42 4010
