焊接截止閥閥門首頁 > 產品展示 > 截止閥 > 焊接截止閥 >

產品名稱：j961h-100i電動焊接截止閥[ 2021-01-19 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 產品名稱：電動焊接截止閥
    產品型號：J941H
    閥體材質：碳鋼、304、316、316L、鉻鉬釩鋼等特材、
    閥桿材質：碳鋼、304、316、316L、鉻鉬釩鋼等特材、材質不低于閥體材質
    承壓范圍：1.6MPa-32MPa
    閥芯材質：合金鋼、硬質合金鋼、哈氏合金等不低于閥體材質
    閥軸填料：橡膠O型圈、石墨等可承受頻繁啟閉、可開關10萬次不更換或終生使用
    性能檢測：閥門在關閉狀態下兩側分別承受1.1倍閥門工作值無滲漏
    驅動方式：電動、手動、手動電動一體化
    驅動形式：開關型、調節型、整體開關型、整體調節型、RS485工業總線型
    驅動電源：AC380V、AC220V、
    防爆等級：ExDIIBT4、MA礦用防爆

    一、j961h-100i電動焊接截止閥產品介紹

    上海湖泉閥門有限公司j961h-100i電動焊接截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。上海湖泉截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。

    二、j961h-100i電動焊接截止閥產品結構特點與用途

    1、中法蘭式、自密時式多結構滿足用戶要求。
    2、可以安裝在管道的任何位置上，啟閉迅速、耐磨耐蝕。
    3、電動焊接截止閥適用于各腐蝕性介質上的管道上，有良好的防腐性和足夠的強度。
    4、合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫的特點。

    三、j961h-100i電動焊接截止閥產品試驗壓力

    公稱壓力PN(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    試驗
    壓力    		 殼體
    強度試驗    		 2.4 3.8 6.0 9.6 15 24
    上密封試驗 1.8 2.8 4.4 7.0 11 18
    密封試驗 1.8 2.8 4.4 7.0 11 18

    四、j961h-100i電動焊接截止閥產品零件結構材質表

    序號 零件名稱 C P R
    1 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    2 墊片 柔性石墨+不銹鋼 PTFE PTFE
    3 螺栓 35 304 304
    4 閥瓣 WCB+對焊304或stelite、PTFE ZG1Cr18Ni9Ti/PTFE ZG1Cr18Ni12Mo2Ti/PTFE
    5 對開環 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    6 閥瓣蓋 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    7 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    8 螺帽 35 304 304
    9 吊環螺栓 35 304 304
    10 閥蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    11 螺栓 35 304 304
    12 墊片 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    13 填料 柔性石墨 PTFE PTFE
    14 填料壓板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    15 螺帽 35 304 304

  • 五、j961h-100i電動焊接截止閥產品規格尺寸

    公稱壓力 公稱通徑 標準值 參考值
    電裝型號
    L D1 D2 h L1 H H1 重量kg
    20 100 600 13 1 55 830 1083 150 152 DZW60
    P5410V 100 600 113 135 55 810 1083 150 150 DZW 60
    25 100 600 107 135 55 830 1083 150 182 DZW 90
    P5414V 100 600 107 135 55 810 1083 150 180 DZW 90

    32
    P5417V    		 65 400 67 91 45 810 1095 101 213 DZW 45
    80 700 80 111 65 830 1212 112 423 DZW 60
    100 700 101 135 90 870 1506 183 788 DZW 90
    125 900 126 172 90 870 1222 223 810 DZW120
    P5420V 65 400 63 91 45 810 1095 101 226 DZW 45

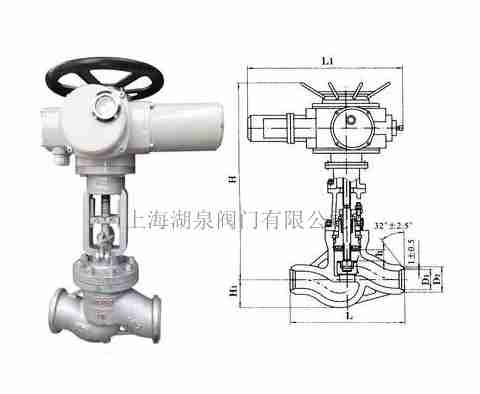

  • 六、j961h-100i電動焊接截止閥產品規格尺寸

    j961h-100i電動焊接截止閥
