產品名稱：J941h-25c dn125高溫蒸汽電動法蘭截止閥[ 2023-12-27 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

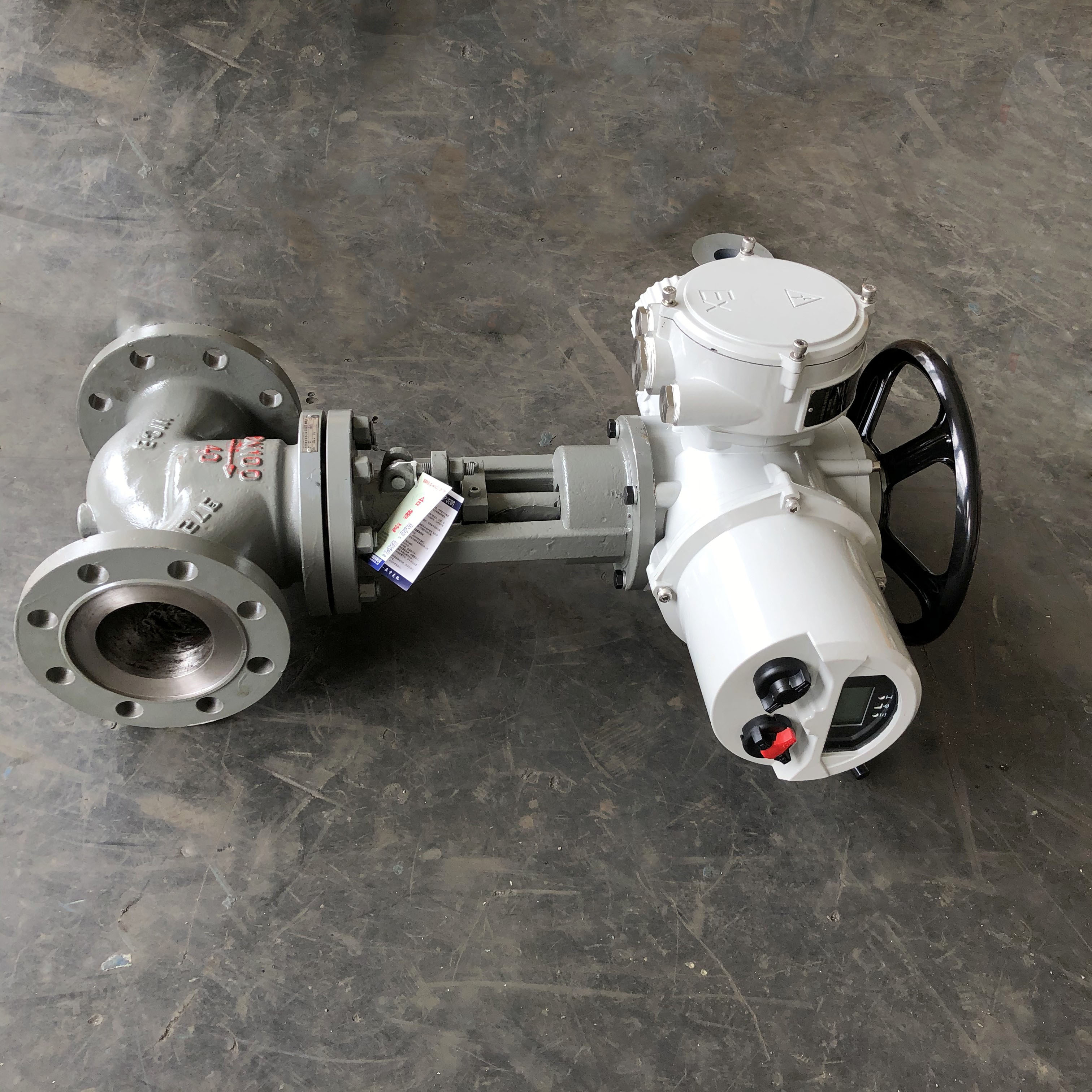

一、J941h-25c dn125高溫蒸汽電動法蘭截止閥介紹

上海湖泉閥門集團有限公司J941H電動截止閥法蘭連接的截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。由電動執行器和法蘭截止閥組成。電動執行器接收控制系統開關信號,帶動截止閥閥桿和閥芯上下動作,完成開關控制過程。閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各種壓...為Z型多回轉電動執行器，有戶外型，整體型，調節型，防爆型，智能一體化型。執行器帶有手動功能，停電時可以手動操作，有反饋信號給控制器，實時顯示閥門的開關狀態。截止閥開關過程中閥芯密封面磨損小，密封性好，可用于管道內介質的開關控制或調節控制。

二、J941h-25c dn125高溫蒸汽電動法蘭截止閥性能參數

體蓋扳	閥桿	密封面	墊片(環)	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 本體材料尼龍	增強柔性石墨 1Crl3／柔性石墨 08軟鋼 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨增強柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV	≤450
WC6	≤540
WC9	≤570
ZGCr5Mo	≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti	≤200	硝酸類
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti	≤200	醋酸類

三、J941h-25c dn125高溫蒸汽電動法蘭截止閥零部件材料

零件名稱	材料
閥體、閥蓋	WCB	ZG1Cr18Ni9Ti	ZGOOCrl 6Nil 0	ZG1Cr18Ni12MO2Ti	ZGOOCr17Ni14MO2
閘板	1Cr13	ZG1Cr18Ni9Ti	ZG00Cr 18Nil 0	ZG1Cr18Nit2MO2Ti	ZG00Crl 7Nil 4MO2
閥桿	1Cr13	1Cr18Ni9Ti	00Crl8Nil0	1Cr18Ni12MO2Ti	00Crl7Nil4MO2
填料	PTFE	PTFE	PTFE	PTFE	PTFE
墊片	304+PTFE	304+PTFE	304+PTFE	316+PTFE	316+PTFE
壓蓋	WCB	ZG1Cr18Ni9Ti	ZGOOCr 18N il 0	ZG 1 Ct18Nil 2MO2Ti	ZG00Crl 7Ni14MO2
填料壓環	1Cr13	1 Or18Ni9Ti	OOCr18Ni10	1Cr18Ni12MO2Ti	OOCr17Ni14MO2
螺栓	350rMoA	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
螺母	45	10rlSNi9Ti	1Crl 8Ni9Ti	1Cr16Ni9Ti	1Cr16Ni9Ti

1.6MPa	DN	L	D	D1	b	n-φd	電裝型號	L1	H	D0
凸面法蘭 RF J94lH J941Y J94lW J94lF J94lN 16C 16P 16R 16I	50	230	160	125	16	4-φ18	DZWl0	590	645	365
	65	290	180	145	18	4-φ18	DZWl0	590	690	365
	80	310	195	160	20	8-φ18	DZW20	590	715	365
	100	350	215	180	20	8-φ18	DZW20	590	770	365
	125	400	245	210	22	8-φ18	DZW30	590	780	365
	150	480	280	240	24	8-φ23	DZW45	590	875	365
	200	600	335	295	26	12-φ23	DZW60	810	967	470
	250	650	405	355	30	12-φ25	DZW90	810	1153	470
	300	750	460	410	30	12-φ25	DZWl20	830	1292	550
	350	850	520	125	34	16-φ25	DZWl20	830	1530	550
	400	950	580	470	36	16-φ30	DZWl80	870	1810	320
	450	1200	640	525	40	20-φ30	DZW250	870	-	320
	500	1250	705	585	44	20-φ34	DZW500	1170	-	570
2.5MPa	50	230	160	650	20	4-φ18	DZWl0	590	645	365
凸面法蘭 RF J941H J941Y J941W 25 25P 25R 25I	65	290	180	145	22	8-φ18	DZWl0	590	690	365
	80	3lO	195	160	22	8-φ18	DZW20	590	715	365
	100	350	230	190	24	8-φ23	DZW20	590	770	365
	125	400	270	220	28	8-φ25	DZW30	590	780	365
	150	480	300	250	30	8-φ25	DZW45	810	875	470
	200	600	360	310	34	12-φ25	DZW60	810	967	470
	250	650	425	370	36	12-φ30	DZW90	830	1153	550
	300	750	485	430	40	16-φ30	DZWl20	830	1292	550
	350	850	550	490	44	16-φ34	DZWl80	870	1650	320
	400	950	610	550	48	16-φ34	DZW250	870	1830	320
	450	1200	660	600	50	16-φ34	DZW350	1170	-	570
	500	1250	730	660	52	16-φ41	DZW500	1170	-	570
