產品名稱：上海電動截止閥j961y[ 2020-08-31 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、上海電動截止閥j961y產品描述
上海湖泉直銷的電動截止閥j961y是公司出售的高端產品。截止閥適用于公稱壓力PN200~PN320 及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。為數百家火電廠、水電站、冶金公司的大修、技改供給了優質的設備選型、施工方案、設備調試、售后服務等一條龍服務詳詢請來電。
二、上海電動截止閥j961y產品設計標準
1、設計標準：JB/T 3595/E101
2、結構長度：JIS E101
3、對焊端：ANSI B16.25
4、試驗與檢驗：JIS E101
5、壓力-溫度：JB/T 3595
6、產品標識：GB/T 12220
7、供貨規范：JIS E101
三、上海電動截止閥j961y結構優勢
1、采用壓力自緊式密封，閥體支管兩端為焊接連接。
2、閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3、.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
四、上海電動截止閥j961y主要零件材料
零件名稱 閥體 閥蓋 閥桿 閥瓣 密封面 填料 閥桿螺母 手輪 緊固件 J61H型
J961H型25
WCB25
WCB鉻不銹鋼
鉻鉬鋁鋼氮化鉻不銹鋼 鉻不銹鋼 柔性石墨 鋁青銅 可鍛鑄鐵 優質碳鋼
鉻鉬鋼J61Y型
J961Y型25
WCB25
WCB鉻不銹鋼
鉻鉬鋁鋼氮化25 硬質合金 J61Y-P54型
J961Y-P54型12Cr1MoV
WC612Cr1MoV
WC620Cr1Mo1VA
38CrMoA1A12Cr1MoV 硬質合金 J61Y-P55型
J961Y-P55型12Cr1MoV
WC612Cr1MoV
WC620Cr1Mo1VA
38CrMoA1A12Cr1MoV 硬質合金 J61Y-P57型
J961Y-P57型12Cr1MoV
WC912Cr1MoV
WC920Cr1Mo1VA
25Cr2MoVA12Cr1MoV 硬質合金
相關產品：電動閥門五、上海電動截止閥j961y主要外形連接尺寸
公稱通徑 主要外形尺寸和連接尺寸 L D1 D2 D3 α H
J961 H -100、200、250、320 J961Y-P54100V、P54140V、P54170V Y 15 150 17 36 / 37.5° 518 20 135 170 22 42 / 37.5° 518 25 135 170 26 42 / 37.5° 518 32 170 180 31 44 / 37.5° 560 40 230 38 60 / 37.5° 545 50（1） 250 50 82 / 32° 728 50（2） 320 350 50 82 / 32° 748 65 370 260 69 100 110 32° 829 80 400 430 470 84 108 130 32° 898 100 455 560 107 144 165 32° 913 125 600 124 170 184 32° 1182 150 700 146 180 212 32° 1278 J961Y-P55100V、P55140V、P55170V J961Y-P57100V、 P57140V、 P57170V 15 150 17 40 / 37.5° 518 20 135 170 22 46 / 37.5° 518 25 135 170 26 46 / 37.5° 518 32 170 180 31 49 / 37.5° 560 40 230 38 60 / 37.5° 545 50（1） 250 50 90 / 32° 728 50（2） 320 350 50 90 / 32° 748 65 370 260 69 104 110 32° 829 80 400 430 470 84 110 140 32° 898 100 455 560 107 148 170 32° 913 125 600 124 170 184 32° 1182 150 700 146 180 212 32° 1278

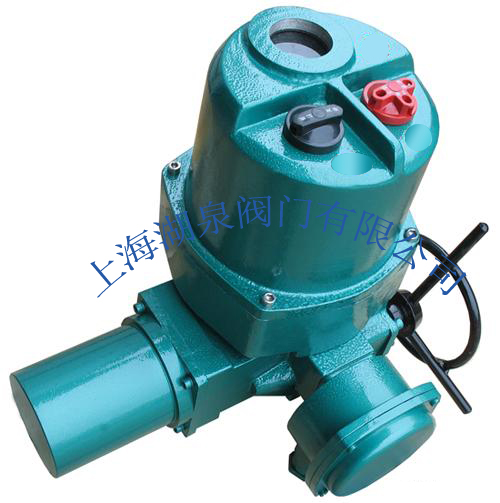

六、上海電動截止閥j961y產品圖
