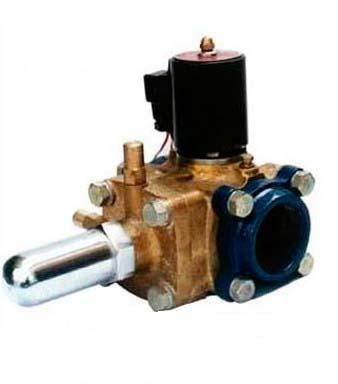

產品名稱：ZDF不銹鋼多功能電磁閥（0.01-1.6Mpa ≤180℃）[ 2013-08-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品特點：

革除旁路隔離安裝管路兼具手動功能，省去三只手動閥，可以在線維修，大大降低成本。介質粘度適用范圍可調調節可實現氣、水、油通用，方便采購、貯存、安裝和維護。閥門開啟關閉時間可調滿足各種不同要求，有效防止水錘破壞。閥門開度可以調節最大和最小開度可預置，提高自動控制精度。主閥磨損可以補償延長閥門使用壽命，經受十五年長期考驗。

產品結構原理：

本閥巧妙地將先導電磁閥、手動閥和節流閥組合于一體，先導閥接受電信號開關后帶動主閥動作。調節螺釘A、B可調節介質粘度適用范圍和主閥開關時間，并可在主閥磨損后進行補償。導閥需維修時只要旋緊調節螺釘B和隔離螺釘C，即可拆下，并可用手動螺桿操作。該螺桿還可用來預置電磁閥自動控制時的最大或最小流量。

產品技術參數：

原理結構：先導活塞型

控制方式：常閉式、常開式

流體范圍：水、氣、油、蒸汽

環境溫度：-20--60℃；

流體溫度：C1組：≤60℃；C4組：≤180℃；C5組：≤220℃

標準電壓：AC220V、DC24V (其它可特制)

電氣連接：接線盒式（3個接線端子）

防護等級：普通型IP54 、防爆型IP65

功能選項：－E防爆型（防爆等級dⅡBT4）；－S手動功能；－X信號反饋。

產品訂貨須知：

一、①多功能電磁閥產品名稱與型號②多功能電磁閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的多功能電磁閥型號，請按多功能電磁閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://dhhospital.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

產品主要外形及結構尺寸：

ZDF不銹鋼多功能電磁閥主要外形及機構尺寸
型號規格	通徑DN[mm]	功率消耗	工作壓力〔bar〕	閥體材質	Kv值 [m3/h]	內螺紋連接			法蘭連接
型號規格	通徑DN[mm]	功率消耗	工作壓力〔bar〕	閥體材質	Kv值 [m3/h]	G螺紋	L	H	L	H	孔距	螺母
ZDF15	15	≤25W	B16級： 0.4-16	黃銅（特制：不銹鋼）	2.8	1/2〃	90	150	120	170	Φ65	4-Φ13
ZDF20	20				5.0	3/4〃	105	160	126	180	Φ75	4-Φ13
ZDF25	25				8.5	1〃	120	170	140	192	Φ85	4-Φ13
ZDF 32	32				12	1 1/4〃	140	195	140	250	Φ100	4-Φ17
ZDF 40	40				18	1 1/2〃	145	200	145	235	Φ110	4-Φ17
ZDF 50	50				28	2〃	160	210	160	245	Φ125	4-Φ17
ZDF 65F	65	≤40W	B16級：0.5-16	鑄鐵鑄鋼不銹鋼	45				240	265	Φ145	4-Φ18
ZDF 80F	80				70				270	275	Φ160	8-Φ18
ZDF 100F	100				110				350	372	Φ180	8-Φ18
ZDF 125F	125	≤50W	B16級：1-16	鑄鋼不銹鋼	180				360	415	Φ210	8-Φ18
ZDF 150F	150				250				445	440	Φ240	8-Φ22
ZDF 200F	200				420				495	480	Φ295	12-Φ22
ZDF 250F	250				660				620	530	Φ350	12-Φ26
ZCDF 300F	300								700	580	Φ410	12-Φ26
ZCDF 350F	350								790	640	Φ470	16-Φ26
