不銹鋼球閥閥門首頁 > 產品展示 > 球閥 > 不銹鋼球閥 >

產品名稱：不銹鋼球閥Q41F-16P DN50 介質柴油\304[ 2024-08-23 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、不銹鋼球閥Q41F-16P DN50 介質柴油\304介紹

    上海湖泉閥門集團有限公司Q41F-16P不銹鋼球閥是一種全通徑球閥，采用浮動球體結構，具有耐高溫、耐腐蝕、密封性能好等特點。它適用于在石油、化工、制藥、食品等行業中作為調節介質流動的控制裝置，廣泛應用于液體、氣體、蒸汽等介質的控制。它的作用是控制閥門的開啟和關閉。采用不銹鋼制造，具有耐腐蝕、耐高溫、耐磨損等特點，確保了閥門的長期可靠運行。

    二、不銹鋼球閥Q41F-16P DN50 介質柴油\304主要零件材料

    名稱 材料
    閥體 /閥蓋 CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
    球體 CF8 CF3 CF8M CF3M WCB HCr CF8 CF8 CF8 CF8
    閥桿 F304 F304L F316 F316L 2C13 F304 F304 F304 F304
    閥座 PTFE/PPL
    填料 /墊片 PTFE/PPL 石墨
    螺栓 不銹鋼 35CrMoA
    螺母 不銹鋼 45、35CrMoA
    手柄 鑄鋼

  • 型號 公稱通徑 DN(mm) 尺寸(mm)
    L D D1 D2 b-f z-Φd H W
    Q41F-16C
    Q41F-16P
    Q41F-16R
    Q41F-16RL
    Q341F-16C
    Q341F-16P
    Q341F-16R
    Q341F-16RL    		 15 130 95 65 45 14-2 4-Φ14 65 115
    20 140 105 75 55 14-2 4-Φ14 75 130
    25 150 115 85 65 14-2 4-Φ14 85 150
    32 165 135 100 78 16-2 4-Φ18 95 190
    40 180 145 110 85 16-3 4-Φ18 105 230
    50 200 160 125 100 16-3 4-Φ18 115 240
    65 220 180 145 120 18-3 4-Φ18 145 280
    80 250 195 160 135 20-3 8-Φ18 160 310
    100 280 215 180 155 20-3 8-Φ18 185 330
    125 320 245 210 185 22-3 8-Φ18 215 600
    150 360 280 240 210 24-3 8-中23 245 800
    200 400 335 295 265 26-3 12-Φ23 300 1000
    250 450 405 355 320 30-3 12-Φ25 380 1200

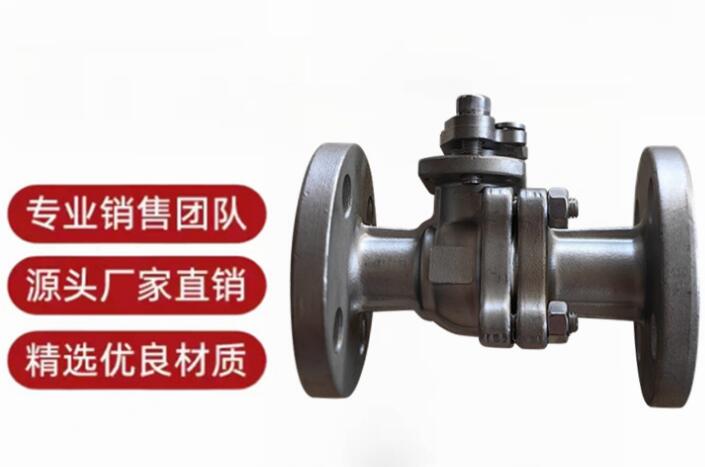

  • 不銹鋼球閥Q41F-16P DN50 介質柴油
