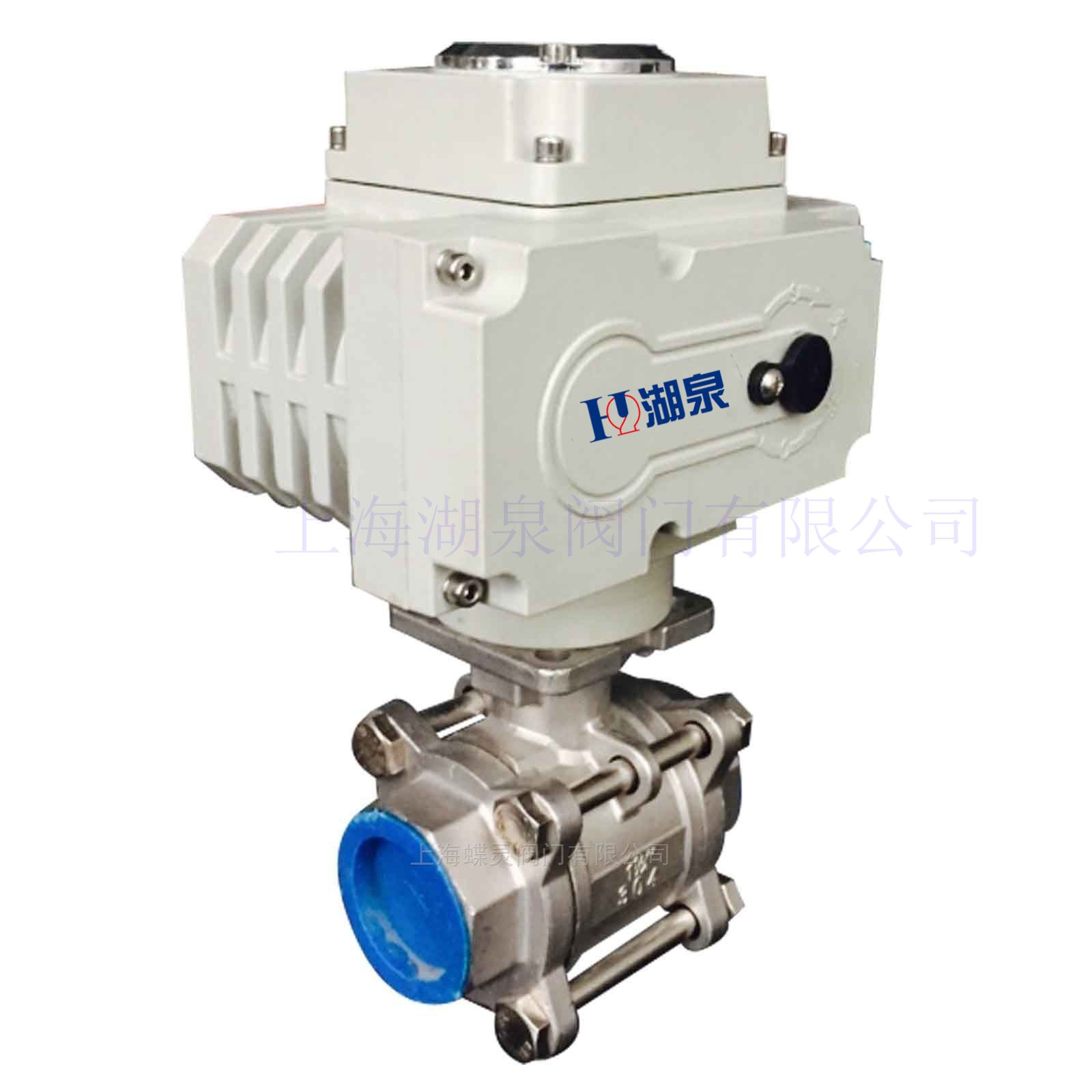

產品名稱：不銹鋼電動球閥q911f[ 2020-08-25 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一．不銹鋼電動球閥q911f產品介紹

上海湖泉閥門廠家生產的不銹鋼電動球閥q911f采用一體化結構,有輸入控制信號(4～20mA DC或1～5V DC)及單相電源即可控制運轉,具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通..。Q911內螺紋電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點?？梢悦赓M提供報價選型方案，10年的經驗報價。讓您買的放心，用的安心。我們還提供售后保障，解決您的后.適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

二、不銹鋼電動球閥q911f產品特點

引進的先進工藝，結構合理、造型美觀。采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。帶國際標準ISO支架平臺和鎖定裝置?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作，是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。

三、不銹鋼電動球閥q911f產品主要技術參數

閥體

閥體形式	內螺紋精鑄閥體
公稱通徑	DN6～100mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
連接形式	管螺紋(G)、錐螺紋(NPT)
閥蓋形式	一體式
壓蓋型式	壓帽擰緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內件

閥芯形式	O型球型閥芯
流量特性	快開特性

執行機構

執行器型號	DSR、3810R、DZW、HQ、PSQ電動執行機構
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

四、不銹鋼電動球閥q911f產品主要零件材料

1	左閥體	WCB、CF8、CF8M、CF3M
2	閥座	PEFE、PPL、304、316
3	球體	WCB、CF8、CF8M、CF3M
4	密封圈	PTFE/金屬石墨纏繞墊片
5	右閥體(中閥體)	WCB、CF8、CF8M、CF3M
6	閥桿	2Cr13304、316、316L
7	填料壓蓋	WCB、CF8、CF8M、CF3M

產品售后服務:
①質保期為收貨驗貨起12個月，實行"三包“服務（包退、包換、包修）。
②產品服務期內，可以咨詢本公司工程師，提供對口服務，以便進一步提高產品質量。
③對用戶的投訴問題，會快速作出反應，并安排售后。
◆ 如有任何疑問.您可以致電給我們或登錄我們,我們一定會盡心盡力為您提供優質的服務。

五、不銹鋼電動球閥q911f 主要外形連接尺寸

公稱通徑		內螺紋連接
mm	inch	D	L	H	G	A	重量(Kg)
10	3/8	10	60	57	3/8〃	95	0.34
15	1/2	15	75	68	1/2〃	110	0.47
20	3/4	20	80	70	3/4〃	110	0.68
25	1	25	90	80	1〃	140	1.2
32	11/4	32	110	85	11/4〃	140	1.9
40	11/2	38	125	100	11/2〃	180	2.7
50	2	50	144	110	2〃	180	3.9
65	21/2	64	186	130	21/2〃	200	7.1
80	3	78	206	150	3〃	250	11.5
100	4	98	240	170	4〃	250	20.5
