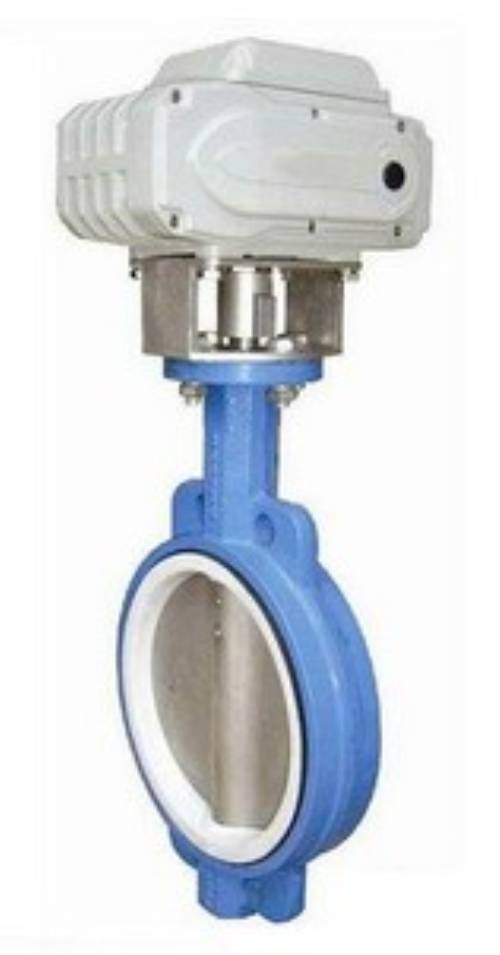

產品名稱：D971X電動對夾式軟密封蝶閥[ 2016-07-08 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、D971X電動對夾式軟密封蝶閥產品概述：


        D971X電動對夾式軟密封蝶閥，是采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊,輸入控制信號（4-20mADC或1-5VDC）進行調節控制。被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

    二、D971X電動對夾式軟密封蝶閥特點：


    上海湖泉蝶閥功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），

    三、D971X電動對夾式軟密封蝶閥主要零部件材料：


    零件名稱 材料
    閥體 WCB、QT450-10、HT200、HT250
    蝶板 WCB、QT450-10、HT200、HT250
    閥軸 2Cr13
    密封圈 丁腈耐油橡膠
    填料 柔性石墨

    四、D971X電動對夾式軟密封蝶閥執行標準


    制造標準 GB/T 122387-89
    法蘭標準 GB9113-2000、GB17241.6-1998
    結構長度標準 GB12221-89
    檢驗標準 GB/T 13927-92

  • 五、D971X電動對夾式軟密封蝶閥主要外形連接尺寸： （單位：mm）


    DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
    DO n-Фd DO n-Фd DO n-Фd
    50 43 63 438 125 125 110 4-14 125 4-18 125 4-18
    65 46 70 453 125 125 130 4-14 145 4-18 145 4-18
    80 46 83 478 125 125 150 4-18 160 8-18 160 8-18
    100 52 105 519 125 125 170 4-18 180 8-18 180 8-18
    125 56 115 713 325 245 200 8-18 210 8-18 210 8-18
    150 56 137 749 325 245 225 8-18 240 8-22 240 8-22
    200 60 164 843 325 245 280 8-18 295 8-22 295 8-22
    250 68 206 947 363 313 335 12-18 350 12-22 355 12-26
    300 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
    350 78 248 1046 363 313 445 12-22 460 16-22 470 16-26
    400 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
    450 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
    500 127 343 1226 546 481 600 20-22 620 20-26 650 20-33
    600 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
    700 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
    800 190 525 1159 546 556 920 24-30 950 24-33 950 24-39
    900 203 585 1748 617 706 1020 24-30 1050 28-33 1050 38-39
    1000 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
    1200 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
