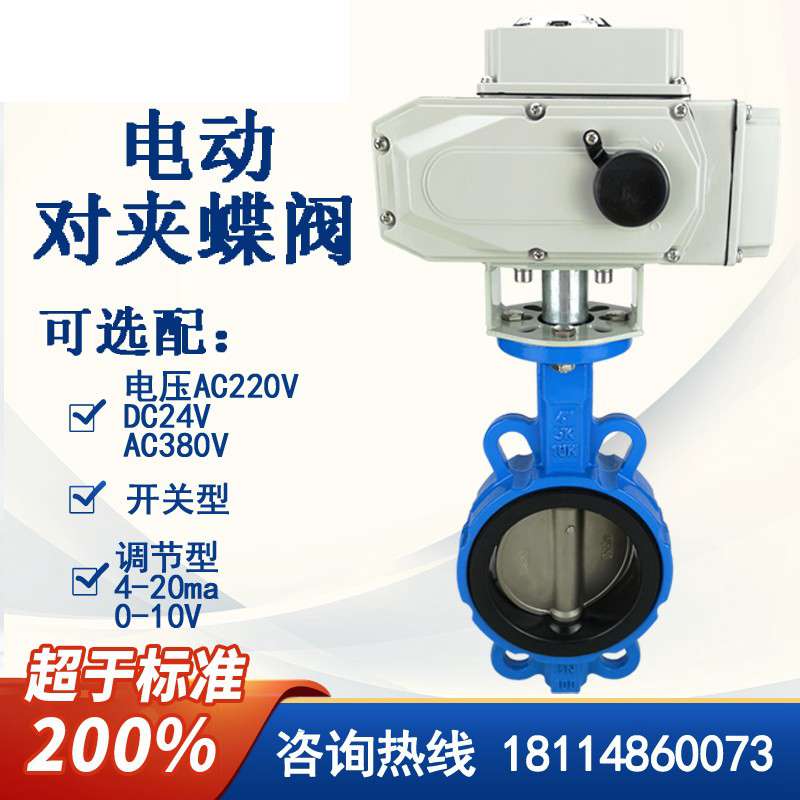

1、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。
2、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。
3、蝶板采用框架結構,強度高,過流面積大,流阻小。
4、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。
5、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。
6、本閥結構獨特,操作靈活,省力,方便。
設計標準 |
GB/T2238-1989 |
法蘭連接尺寸 |
GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
結構長度 |
GB/T12221-1989 |
壓力試驗 |
GB/T13927-2000;JB/T9092-1999 |
公稱通徑 |
DN50mm~DN1200mm |
公稱壓力 |
PN1.0MPa、PN1.6MPa |
法蘭標準 |
JB/T79、GB/T9113、HG20594-97 |
連接形式 |
法蘭式、對夾式 |
閥板形式 |
垂直板式 |
流量特性 |
近似快開型 |
動作范圍 |
0~90° |
泄露量 |
按GB/T4213-92,為Kv值的10-4 |
基本誤差 |
±2.5% |
回差 |
±2.5% |
死區 |
1% (可調) |
可調范圍 |
50:1 |
配置執行機構 |
可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 |
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
執行器類別 |
引進型JO系列執行器參數 |
引進型3610R系列執行器參數 |
引進型HQ系列執行器參數 |
電源電壓 |
標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
||
輸出力矩 |
50N·M~2000N·M |
50N·M~1500N·M |
50N·M~3000N·M |
動作范圍 |
0~90° 0~360° |
0~90° |
0~90°、0°~270°可選 |
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制) |
||
動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S~112S |
保護裝置 |
過熱保護 |
過載保護 |
內置過熱保護、過載保護 |
環境溫度 |
-30°~60° |
-30°~60° |
-20℃~+70℃ |
手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構,配手輪操作 |
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
進線接口 |
PE1/2〞進線線鎖 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4” |
殼體材料 |
鋁合金 |
鋼,鋁合金 |
鋼,鋁合金,鋁青銅,聚碳酸脂 |
外涂層 |
干粉,環氧聚酯,具有超強防腐功能 |
