產品名稱：上海手動閘閥PZ73H-10C DN300廠家直銷[ 2024-07-26 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

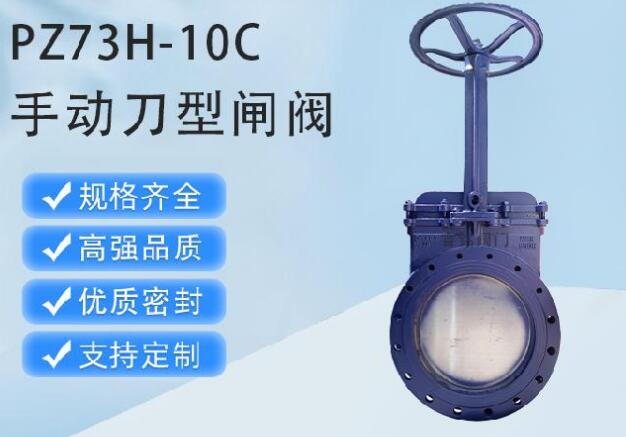

  • 一、上海手動閘閥PZ73H-10C DN300廠家直銷

    上海湖泉閥門集團有限公司PZ73H、PZ73F、PZ73Y 手動刀型閘閥：手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ73H-10C/16C）、不銹鋼（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的閘閥。采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良好的密封性。

    二、上海手動閘閥PZ73H-10C DN300廠家主要性能規范

    公稱壓力（MPa）

    殼體試驗（MPa）

    密封試驗（MPa）

    工作溫度

    適用介質

    1.0
    1.6

    1.5
    2.4

    1.1
    1.8

    ≤100℃
    ≤100℃

    紙漿、污水、煤漿、灰、渣水混和物

    三、上海手動閘閥PZ73H-10C DN300廠家主要零部件材質

    體、蓋

    閘閥

    閥桿

    密封面

    不銹鋼、碳鋼、灰鑄鐵

    碳鋼、不銹鋼

    不銹鋼

    橡膠、四氟、不銹鋼、硬質合金



  • PZ73X手動對夾式刀型閘閥，PZ73HYF手動對夾式刀閘閥主要外形及連接尺寸(mm)
    公稱壓力 DN L D2 D1 H Z-M Do W(Kg)
    1.O MPa 50 48 100 125 285 4-M16 180 8
    65 48 120 145 298 4-M16 180 10
    80 51 135 160 315 4-M16 220 12
    100 51 155 180 365 8-M16 220 14
    125 57 185 210 400 8-M16 230 22
    150 57 210 240 475 8-M20 280 29
    200 70 265 295 540 8-M20 360 38
    250 70 320 350 630 12-M20 360 66
    300 76 368 400 780 12-M20 400 100
    350 76 428 460 885 16-M20 400 119
    400 89 482 515 990 16-M22 400 195
    450 89 532 565 1100 20-M22 530 285
    500 114 585 620 1200 20-M22 530 389
    600 114 685 725 1450 20-M27 600 529
    700 127 800 840 1700 24-M27 600 790
    800 127 898 950 2000 24-M30 680 850
    900 154 9, 98 1050 2300 28-M30 680 900
    1000 165 1110 1160 2500 28-M30 700 1050
    1200 190 1325 1380 2800 32-M36 800 1300
    1.6 MPa 50 48 100 125 285 4-M16 180 8.5
    65 48 120 145 295 4-M16 180 10.7
    80 51 135 160 315 8-M16 220 13
    100 51 155 180 365 8-M16 220 15
    125 57 185 210 400 8-M16 230 235
    150 57 210 240 475 8-M20 280 31
    200 70 265 295 540 12-M20 360 40.7
    250 70 320 355 630 12-M22 360 70
    300 76 375 410 780 12-M22 400 107
    350 76 435 470 885 16-M22 400 129
    400 89 485 525 990 16-M27 400 215
    450 89 545 585 1100 20-M27 530 305
    500 114 608 650 1200 20-M30 530 410
    600 114 718 770 1450 20-M36 600 550
    700 127 788 840 1700 24-M36 600 820
    800 127 898 950 2000 24-M36 680 950
    900 154 998 1050 2300 28-M36 680 1020
    1000 165 1110 1170 2500 28-M42 700 1120
    1200 190 1325 1390 2800 32-M48 800 1480

  • 上海手動閘閥PZ73H-10C DN300廠家直銷
